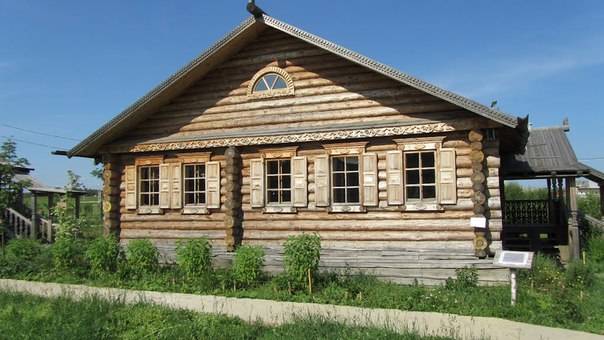

17:24 Теплопотери дома - термоса, дома - купола и избы |
|
Для корректности сравнения возьмем все три типа домов с одинаковой эффективной площадью - 80м.кв.. Под эффективной площадью понимаю площадь пола где в полный рост может стоять человек с ростом 1м 60см, и за вычетом площади под межэтажную лестницу. "Типовые" (распространенные) варианты, одинаковую температуру - внутри +20гр.С.; снаружи -20гр.С., и с одинаковой площадью остекления - 16м.кв. ДОМ-ТЕРМОС, со вторым мансардным этажом, на винтовых сваях. Стены 150мм эффективного утеплителя (0,05), полы и потолки 200мм такого же эффективного утеплителя. По фундаменту - 7 на 7 метров - за вычетом неэффективных площадей как раз получится 80м.кв. Высота потолков - 3м (на мансарде - в верхней точке) Итак считаем теплопотери. Стены. Площадь стен с фронтонами - 94,5 м.кв. R=3 (0,15/0,05), Твн-Тнар=40 Теплопотери (Q)= 40/3*94,5 = 1260Вт Пол: S=49; R=0,2/0,05=4; Q=40/4*49=490Вт потолок (он же крыша): S=70; R=0,2/0,05=4; Q=40/4*70=700Вт окна (тройное остекление): S=16; R=0,62; Q=40/0,62*16=1032Вт вентиляция: Можно посчитать по кратности воздухообмена, но корректней всё-таки "по-человечески" - 30м.куб/ч на человека. Допустим на семью из 4-х человек 30 м.куб/чел*4 чел. = 120м.куб. нужно нагреть на 40гр. Q=1773 Вт/ч (при однократном воздухообмене получилось бы значительно больше - 3634Вт/ч) (Теплопотери через двери и др. опустим т.к. они будут условно одинаковыми. Прочие - как не значительные) дом-термос итого: 1260+490+700+1032+1773= 5255Вт (проверяйте сразу, чтоб потом сильно не удивляться:))  ДОМ-КУПОЛ. Толщина утеплителя - 150мм, пол - 200. фундамент на винтовых сваях. Диаметр...для того чтоб получить эффективную площадь около 80 м.кв. купол должен быть не менее 10 м в диаметре, и при этом потолки всё-равно будут в среднем меньше 2,5м. Стены (они же и крыша и потолок): S=152 м.кв.; R=0,15/0,05=3; Q=40/3*152=2026Вт пол: S=76; R=0,2/0,05=4; Q=40/4*76=760Вт окна (то же): S=16; R=0,62; Q=40/0,62*16=1032Вт вентиляция (то же): 30 м.куб/чел*4 чел. = 120м.куб.; Q=1773 Вт/ч дом-купол итого: 2026+760+1032+1773= 5591Вт. ИЗБА. Давайте сразу определимся, что не старая избушка позапрошлого века, а новая (современная)добротная изба, пусть рубленая (бревно35-40см), с печкой, и со всеми традиционными атрибутами: подклёт, холодный чердак, сенки, ставни, завалинка...Вобщем см. альбом: https://vk.com/album-101421151_225530517 Размер 10м*8м, потолки - 3м. стены S=108: северная стена - 30м.кв, остальные - 78 - 16м.кв.(Sокон) = 62 м.кв. R=0,3/0,14=2,14 теплопотери через южную, восточную и западную стены: - Q=40/2,14*(78-16)=1159Вт теплопотери через северную стену выходящую в сенки, за которыми крытый двор: Qсев.ст.=40/2,14*(30-2)*40%=210Вт (если непонятно почему 40% - см. методики расчёта или описание в альбоме по ссылке выше) потолок: толщину утепления возьмём такую же (хотя никто и ничто не мешает и потолще утеплителя насыпать). S=80м.кв; R= 0,2/0,05=4; Q=40/4*80 /2 = 400Вт (тепловой тамбур над чердачным перекрытием ещё и утеплённый снегом - поэтому делим на 2, можете посчитать по методике - суть не изменится) Пол. Вобщем-то и пол нам никто не мешает утеплить настолько же, как и в каркасниках. А перепад температур здесь будет уже не 40 градусов, а всего около 10-ти, т.к. температура в подвалах и цок. этажах (неотапливаемых) держится на уровне 10-15 гр. S=80; R=0,2/0,05=4; Q= 10/4*80=200Вт. Окна. Для окон со ставнями - R берём 0,76 (то же тройное остекление плюс ставни) S=16; R=0,76; Q=40/0,76*16=842Вт Вентиляция. ...? Никакого оборудования или специальных вент.каналов никогда и небыло, чаще даже и форточка - редкость. Да, натуральные "дышащие" материалы (не только стен, но в первую очередь потолка) способствовали идеальному микроклимату, и печь при каждой топке прогоняет через себя десятки кубометров воздуха. Есть при этом инфильтрация? Конечно есть. Есть потери на нагрев этого воздуха? Конечно есть. Но эти теплопотери уже учтены в кпд печи. Их не надо считать второй раз. изба итого: 1159+210+400+200+842 = 2811Вт. Итак: Дом-термос: теплопотери - 5255 Вт. Дом-купол: теплопотери - 5591 Вт. Русская Изба: теплопотери - 2811 Вт. Выводов здесь напрашивается много, но сделайте их сами.  |
|
|
